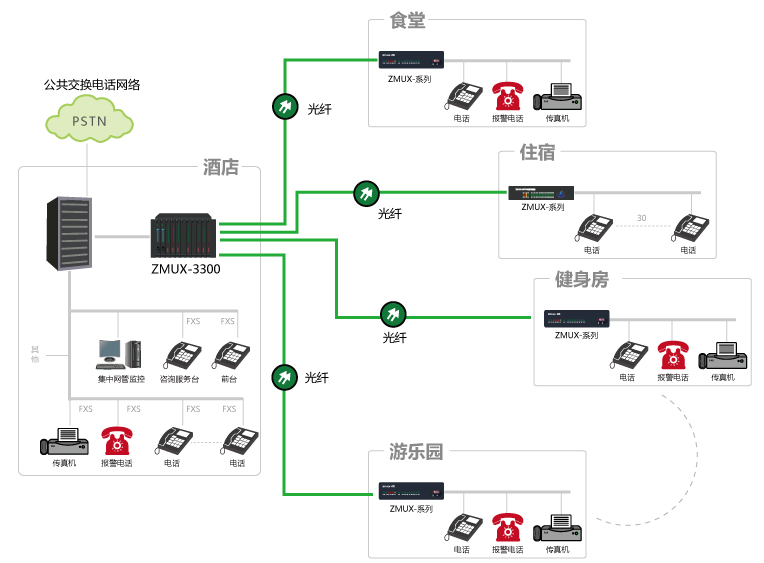

組網圖：

方案說明：

酒店機房部署ZMUX-3300 集中式綜合業務接入平臺。

遠端采用ZMUX系統產品，根據業務的選購產品ZMUX系列的光端機。

采用分布式結構，各塊IO業務板相互獨立工作，故障互不影響。

雙電源1+1保護，支持外置的電源，支持電源監控，配備集中監控系統。

可選光纖 或 E1線路傳輸方式，實現單方向 或 多方向通信功能。

設備介紹

ZMUX-3300 集中式綜合業務接入平臺，采用標準19英寸6U機箱、插卡式結構，共有16個板卡插槽，包括2個電源板插槽，14個IO業務板通用插槽，通過光纖 或 E1線路，滿足64K窄帶業務與寬帶數據業務的統一接入、復用和傳輸要求，最大支持420路業務。

高安全可靠性，可選用雙鏈路保護，雙通道自動保護切換，切換過程業務通訊不中斷。支持全網集中監控功能、可監控：全網設備運行狀態、傳輸通道狀態、切換狀態、業務接口狀態等。
